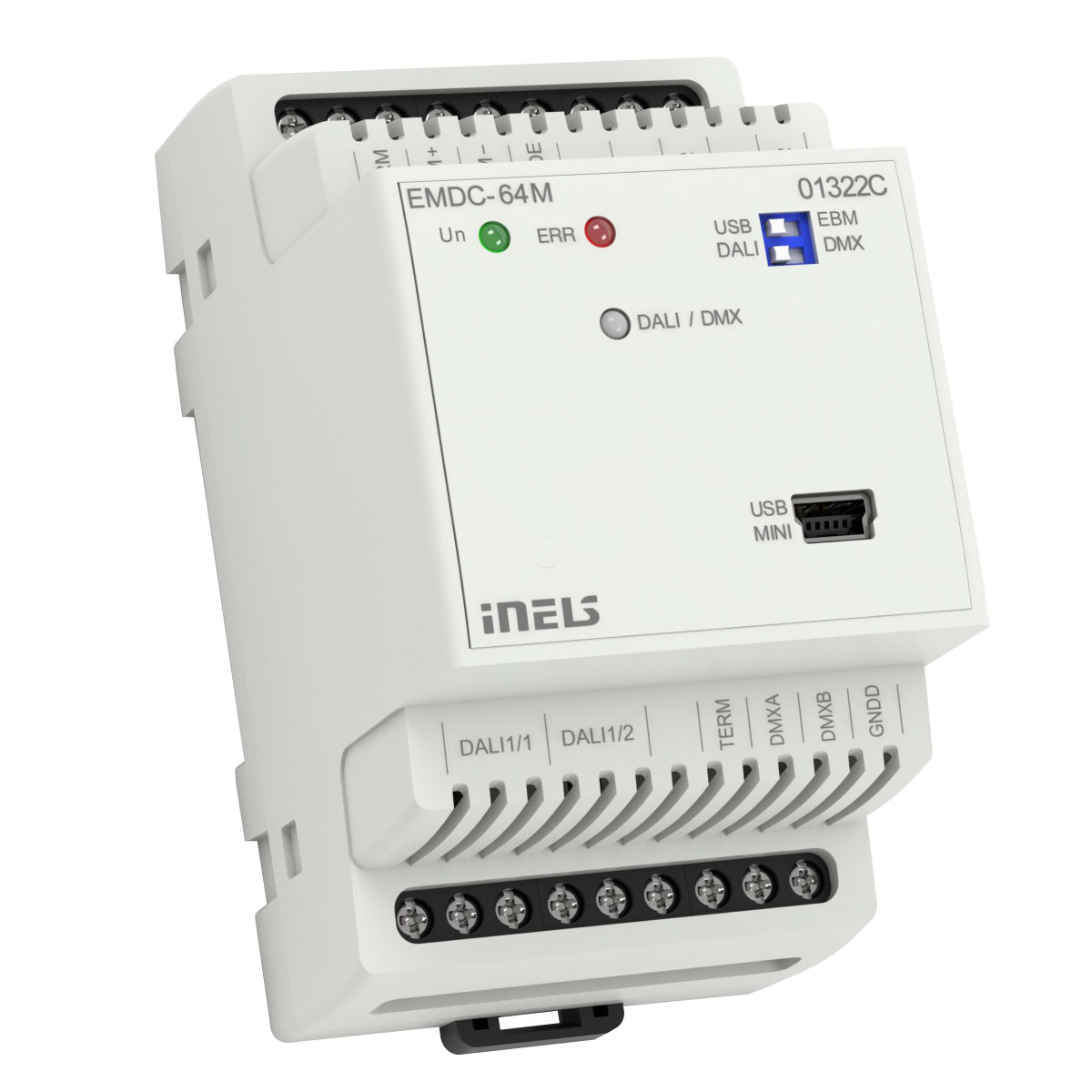

Konverter iNELS - DALI / DMX EMDC-64M

Opis

• EMDC-64M omogućava kontrolu do 64 nezavisne DALI svetiljke
• EMDC-64M takođe omogućava povezivanje do 32 prijemnika DMX (Digital MultipleX) u jedan segment. Kada se koriste pojačivači mogu da kontrolišu do 64 uređaja. Maksimalna količina DMX kontrolisanih kanala je 64 kanala.
• Upravljanje iz iNELS BUS sistema preko EBM BUS-a.
• DIP prekidači na prednjoj strani za odabir kontrolnog interfejsa (DALI / DMX).
• Adresiranje DALI svetiljki može se izvršiti putem centralne jedinice i iDM3 softvera ili putem MINI USB-a na prednjoj strani uređaja EMDC-64M i DALI Configurator.
• Potrebna funkcionalnost je postavljena u korisničkom projektu u iDM3 softveru .
• Jedinica EMDC-64M se napaja 230 V AC.
• DALI BUS napajanje je 16V / 250 mA preko EMDC-64M jedinice.
• Sistem BUS EBM je galvanski odvojen od BUS DALI / DMX. Terminali za povezivanje DALI BUS-a opremljeni su zaštitom od kratkog spoja i prenapona.
• Moguće je povezati do 8 EMDC-64M jedinica na jedan EBM BUS.
• Nakon poslednje jedinice na BUS EBM mora se postaviti otpornik od 120 Ω. Otpornik dolazi uz uređaj i može se lako povezati između priključaka EBM+ i EBM-.
• Na kraju sabirnica DMX mora biti završena otpornikom nominalne otporne vrednosti 120 Ω. Otpornik za DMX BUS završetak nalazi se unutar jedinice EMDC-64M, završetak se izvodi kratkim spojem susednih terminala TERM i A.
• Ažuriranje firmvera EMDC-64M može se izvršiti putem centralne jedinice sa softverom iDM3 ili putem MINI USB-a na prednjoj strani uređaja i softvera EMDC-64M Flasher. Ažuriranje preko MINI USB-a mora se obaviti dok je sistemski EBM isključen.
• Pri podešavanju DALI adresa potrebno je razlikovati dve vrste:
  - MASTER - u ovu grupu spadaju senzori i detektori, a jedna DALI grana može povezati do 4 DALI MASTER jedinice
    * senzor jačine osvetljenja DLS3-1
    * senzor pokreta DMD3-1
  - SLAVE - elektronski balast za osvetljenje
• Uređaj  EMDC-64M 3-modulnog dizajna namenjen je za ugradnju u razvodnu tablu, EN60715 DIN šina.

TEHNIČKI PODACI

• Napajanje / tolerancija / nominalna struja: AC 230 V (50 - 60 Hz) / -15 / +10 % / max. 100 mA
• Maksimalna snaga: max. 3 W
• Stepen zaštite: IP20 uređaj
• Instalacija: na razvodni ploču na DIN šine EN 60715
• Dizajn: 3-MODULNI
• Dimenzije: 90mm x 52mm x 65mm
• Težina: 140g
