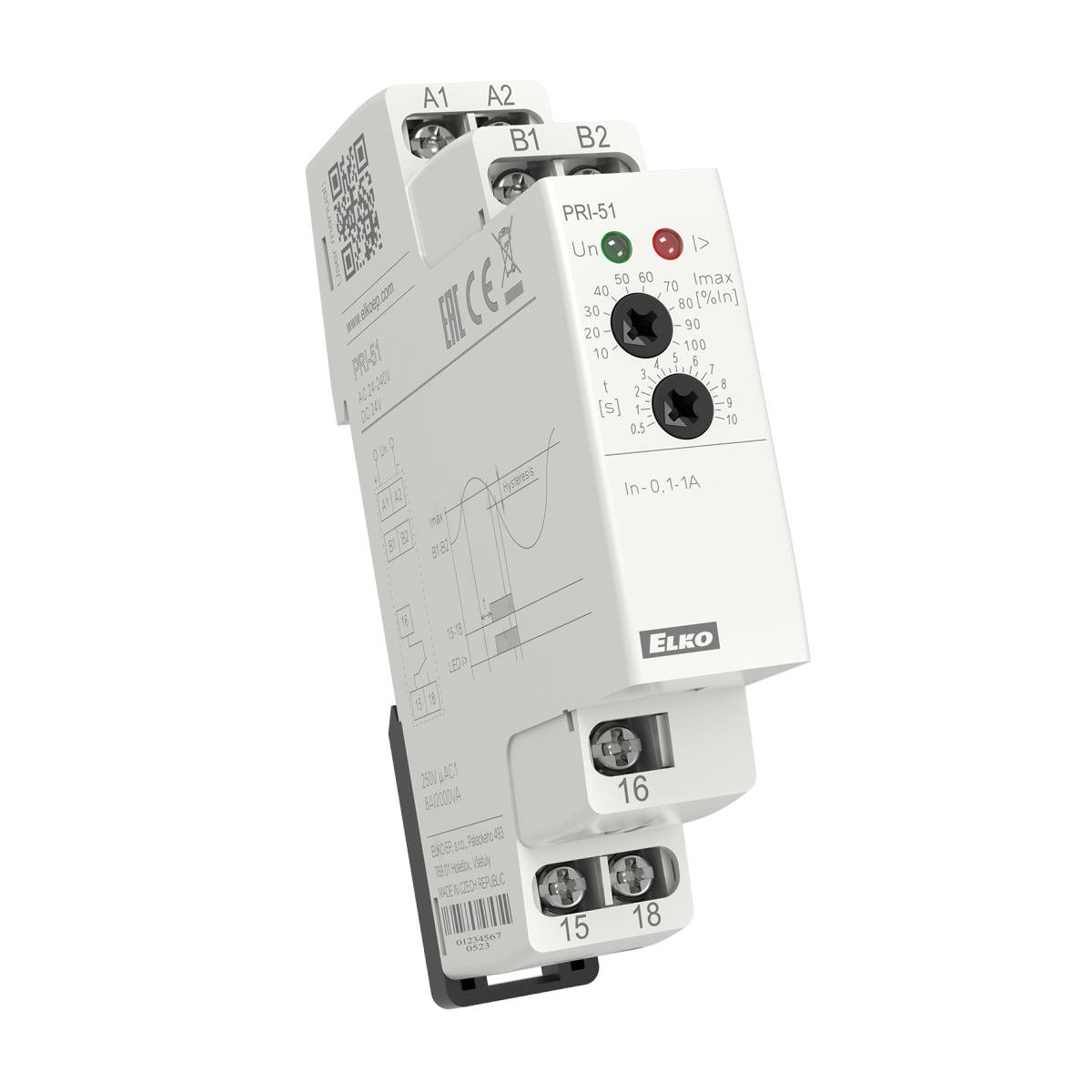

Relej za monitoring struje
PRI-51

Služi za monitoring grejanja prekidača skretnica u železnici, grejanja kablova, potrošnje monofaznih motora, indikacija proticanja struje

EAN: 8595188124928 (5A) | Code: 7040 (5A)

OPIS

  • U odgovarajućem povezivanju, može da se ponaša kao uređaj za prekidanje struje i omogući smanjenje naznačene struje glavnog osigurača (kao i smanjenje troskova osigurača).
  • Ovakva konstrukcija smanjuje toplotni stres proizvoda u poređenju sa konvencionalnom metodom korišćenja šanta, i povećava strujni opseg do 20 Amps, galvanski odvaja praćenu struju.
  • Moguće je napajati uređaj napajanjem od praćene struje.
  • Zajedno sa ugrađenim strujnim transformatorom, osnovni strujni opseg može biti proširen, povećavajući opseg upotrebe.
  • Prioritet releja – dva potrošača (bojler i podno grejanje), upotreba u monofaznoj mreži, ali nikad zajedno – sprečava od strujnog preopterećenja i iskakanja osigurača. Omogućuje smanjenje troškova glavnih osigurača.
  • Napajanje je galvanski odvojeno od struje koja se prati.
  • Fino podešavanje potenciometrom struje okidanja, izbor od 8 opsega:

PRI-51/0.5A: AC 0.05 – 0.5 A
PRI-51/1A: AC 0.1 – 1 A
PRI-51/2A: AC 0.2 – 2 A
PRI-51/5A: AC 0.5 – 5 A
PRI-51/8A: AC 0.8 – 8 A
PRI-51/10A: AC 1 – 10A
PRI-51/0.1 – 10A: AC 0.1 – 10 A
PRI-51/16A: AC 1.6 – 16 A

TEHNIČKI PODACI

  • Naponski opseg ulaznog napajanja: AC 24 - 240 V and DC 24 V (AC 50 - 60 Hz)
  • Maksimalna potrošnja: 25 VA / 1.6 W
  • Izlazni kontakti: 1x prelaz/ SPDT 8A (AgNi) - 1 izvršni relej
  • Montaža: DIN šina EN 60715
  • LED indikacija: napajanje - zelena, izlaz - crvena
  • Stepen zaštite: IP40 sa prednje strane / IP10 kleme
  • Dimenzije: 90 x 17.6 x 64 mm (3.5˝ x 0.7˝ x 2.5˝)
  • Težina: 72 g (2.5 oz.)

Struja koja protiče kroz strujni transformator ne sme biti veća od 100 A
